上海正兴阀门型号说明

一、阀门的型号
阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

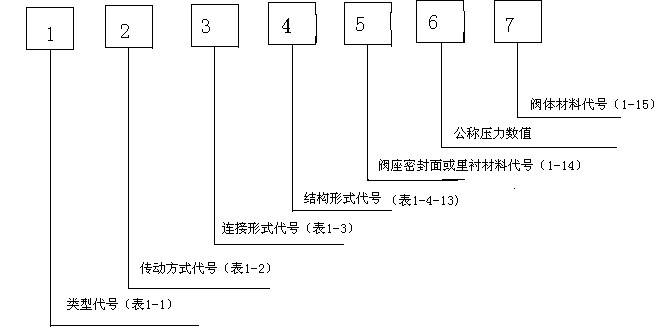

阀门型号的组成由七个单元顺序组成（见下表）



1．阀门的类型代号
      表 1—1

阀门类型	代  号	阀  门  类  型	代 号	阀  门  类  型	代号
闸       阀	Z	球          阀	Q	疏    水    阀	S
截  止  阀	J	旋    塞    阀	X	安    全    阀	A
节  流   阀	L	液 面 指 示 器	M	减    压    阀	Y
隔  膜   阀	G	止    回    阀	H
柱  塞   阀	U	碟          阀	D

2．传动方式代号用阿拉伯数字表示，按表1—2的规定

 表 1—2

传   动   方   式	代    号	传   动   方   式	代         号
电      磁     阀 电   磁— 液   动 电  —   液    动 蜗             轮 正      齿     轮	0         1         2         3         4	伞     齿      轮 气             动 液             动 气  —   液    动 电             动	5 6 7 8 9

注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
    ②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定
                                                                 表 1—3

连  节   形   式	代        号	连  节   形   式	代        号
内     螺     纹 外     螺     纹 法            兰 焊            接	1         2         4         6	对            夹 卡            箍 卡            套	7         8         9

     注：焊接包括对焊和承插焊
 4．结构形式代号用阿拉伯数字表示1—4~13
                                                                  表 1—4

闸     阀     结     构     形     式				代   号
明    杆	楔    式	弹   性   闸   板		0
		刚       性	单  闸  板	1
			双  闸  板	2
	平   行   式		单  闸  板	3
			双  闸  板	4
暗     杆     楔    式			单  闸  板	5
			双  闸  板	6


                                                                表 1—5

截  止  阀  和  节  流  阀  结  构  形  式		代        号
直            通            式		1
角                          式		4
直            流            式		5
平        衡	直     通    式	6
	角           式	7


                                                               表 1—6

球   阀   结   构   形   式			代       号
浮        动	直     通     式		1
	L  形	三  通  式	4
	T  形		5
固        定	直     通     式		7


                                                                表 1—7

蝶   阀   结   构   形   式	代         号
杠          杆           式 垂       直      板      式 斜          板           式	0 1 3


                                                                表 1—8

隔   膜   阀   结   构   形   式	代         号
屋          脊           式 截          止           式 闸          板           式	1 3 7


                                                                表 1—9

旋   塞   阀   结   构   形   式		代       号
填       料	直     通     式	3
	T  形  三  通 式	4
	四     通     式	5
油       封	直     通     式	7
	T  形  三  通 式	8


                                                                 表 1—10

止  回  阀  和  底  阀  结  构  形  式		代       号
升        降	直     通     式	1
	立            式	2
旋        启	单     瓣     式	4
	多     瓣     式	5
	双     瓣     式	6



                                                             表 1—11

安   全   阀   结   构   形   式				代   号
弹    簧	封    闭	带 散 热 片	全   启   式	0
				1
				2
		带  板  手	全   启   式	4
	不  封  闭		双弹簧微启式	3
			微   启   式	7
			全   启   式	8
			微   启   式	5
		带控制机构	全   启   式	6
脉              冲              式				9

       注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

                                                            表 1—12

减  压  阀  结  构  形  式	代           号
薄        膜        式          弹   簧   薄   膜   式          活        塞        式          波     纹     管    式          杠        杆        式	1 2 3 4 5



                                                            表 1—13

疏  水  阀  结  构  形  式	代           号
浮        球        式         钟   形   浮   子   式         脉        冲        式         热      动     力   式	1 5 8 9



6．  阀座密封面或衬里材料代号用汉语拼音字母表示，按表1—14的规定。


阀座密封面或衬里材料	代  号	阀座密封面或衬里材料	代  号
铜     合     金 橡            胶 尼   龙   塑  料 氟     塑     料 巴   氏   合  金 合     金     钢	T X N F B H	渗     氮     钢    硬   质   合  金    衬            胶    衬            铅    搪            瓷    渗      硼    钢	D Y J Q C P


   注：由阀体直接加工的阀座密封面材料代号用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，
用低硬度材料代号表示（隔膜阀除外）。

     8．阀体材料代号用汉语拼音字母表示，按表 1—15的规定
                                                             表 1—15

阀  体  材  料	代    号	阀  体  材  料	代    号
HT25-47 KT30-6 QT40-15 H62 ZG25	Z K Q T C	Cr5Mo 1Cr18Ni9Ti Cr18Ni12Mo2Ti 12CrMoV	I P R V

     注：PN≤1.0MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。
