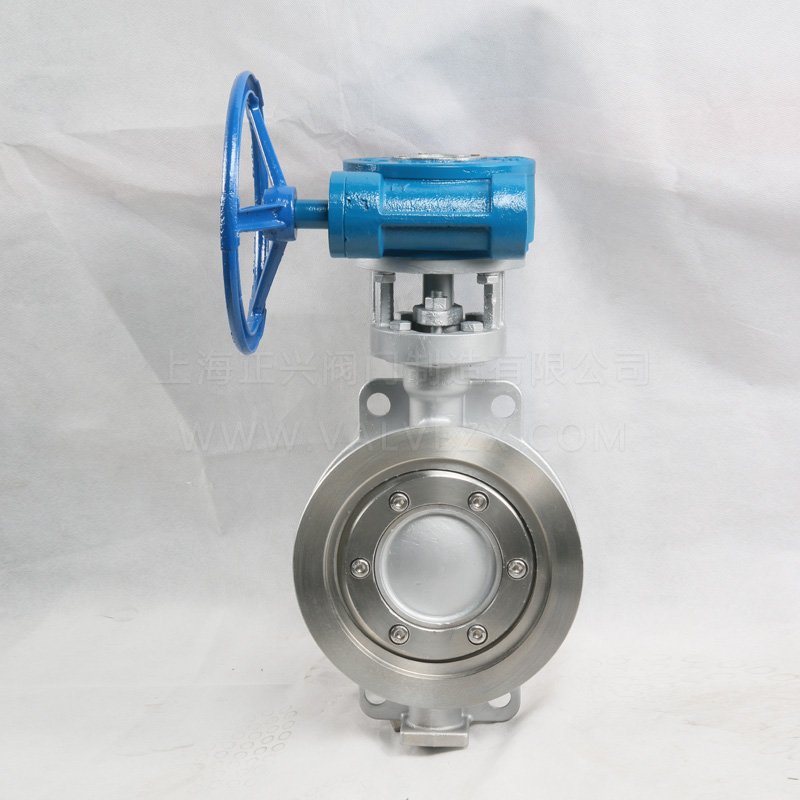

涡轮硬密封蝶阀 D373H-16c

型号		D373H-10C~40 D373Y-10C~40	D373H-10P~40 D373Y-10P~40
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤300
适用介质		水、油品、蒸汽等
材料	阀体、蝶板	铸钢	奥氏体不锈钢
	阀杆	40Cr	奥氏体不锈钢
	密封面配对材料	不锈钢/不锈钢	不锈钢/司太立
	填料	柔性石墨	聚四氟乙烯

公称通径		结构长度	外形尺寸										连接长度
公称通径		结构长度	H	D373H D373Y			D673H			D973H			0.6MPa		1.0MPa
mm	Inch	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	2?	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
300	12	83	283	800	380	420	1035	450	200	1070	300	315	395	12-22	400	12-22
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	560	16-22
400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-3

1、对夹式硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小

5、对夹式硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

阀门选型单元解析：

根据管路系统设计的需要和各类阀门的自身特性及安装使用等因素决定采用何种阀门。

1	2	3	4	5	6	7
1、类型代号
2、驱动方式代号
3、连接形式代号
4、结构形式代号
5、密封面材料或衬里材料代号
6、压力代号或工作温度下的工作压力
7、阀体材料代号

1单元=阀门类型代号：

阀门类型	代号	阀门类型	代号
安全阀	A	球阀	Q
蝶阀	D	疏水阀	S
隔膜阀	G	调节阀	T
止回阀	H	柱塞阀	U
截止阀	J	旋塞阀	X
节流阀	L	减压阀	Y
排污阀	P	闸阀	Z

2单元=驱动方式代号：

根据阀门参数、功能、操作要求和现场条件等选择阀门传动方式。我公司可为用户提供、手动、电动、气动、液动、电磁、自动等各种类型的阀门，也可按用户要求选配。驱动方式代号：

驱动方式	代号	驱动方式	代号
电磁	0	锥齿轮	5
电磁－液动	1	气动	6
电－液动	2	液动	7
涡轮	3	气－液动	8
正齿轮	4	电动	9

注：①、代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。②、安全阀、液压阀、输水阀、手动手轮直接连接阀杆操作结构形式的阀门，本代号省略不表示。③、对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示、防爆电动用9B表示

3单元=连接方式代号：

根据阀门使用工况及安装要求选择不同的连接方式，一般有螺纹连接，法兰连接，对焊连接，对夹连接等。连接形式代号：

连接形式	代号	连接形式	代号
内螺纹	1	对焊接	6b
外螺纹	2	对夹	7
法兰	4	卡箍	8
承插焊	6s	卡套	9

结构长度：用户无特殊要求，按该阀执行的设计标准（GB、API、ANSI、BS等）中的规定制造。参照本公司为您提供的参数《产品连接尺寸》

4单元=结构形式代号(包括前3单元内容汇总)：

阀门的型号编制方法：

阀门的型号编制由7个单元组成，其含量如图所示：公称压力号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍，用于电站工业的阀门，当介质最高温度超过530℃时，其数值以兆帕（MPa）为单位的工作压力值的10倍。参照JB4018-85标准，型号编制方法如下：

代号		0	1	2	3	4	5	6	7	8	9
传动方式		电磁动	电磁液动	电液动	蜗轮	直齿轮	锥齿轮	气动	液动	气-液动	电动
连接形式			内螺纹	外螺纹		法兰		焊接	对夹	卡籀	卡套
类型代号		结构形式
闸阀	Z	明杆					暗杆
		楔式			平行式		楔式		平行式
		弹性闸板	刚性
			单闸板	双闸板	单闸板	双闸板	单闸板	双闸板	单闸板	双闸板
截止阀	J		直通式		三通式	直角式	直流式	平衡
节流阀	L							直通式	直角式
球阀	Q		浮动球					固定	球
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式
蝶阀	D	杠杆式	垂直板式		斜板式
隔膜阀	G		屋脊式		截止式	直流板式		直通式	闸板式	角式Y形	角式T形
旋塞阀	X				填料式
					直通式	T形三通式	四通式		L直通式	T形三通式	直通
止回阀	H		升降式			旋启式					蝶形
			直通式	立式		单瓣	多瓣	双瓣
安全阀	A	弹簧									脉冲式
		封闭			不封闭	封闭	不封闭
		带散热片全启式	微启式	全启式	带扳手		杠杆式	带控制机构	带扳手
					双弹簧微启式	全启式		全启十	微启式	全启式
减压阀	Y		薄摸式	弹簧薄摸式	活塞式	波纹管式	杠杆式
疏水阀	S		浮球式				钟形浮子式		双金属片式	脉冲式	圆盘式

5单元=密封面或衬里材料代号：

密封面或衬里材料	代号	密封面或衬里材料	代号
锡基轴承合金（巴氏合金）	B	尼龙塑料	N
搪瓷	C	渗硼钢	P
渗氮钢	D	衬铅	Q
氟塑料	F	奥氏体不锈钢	R
陶瓷	G	塑料	S
Cr13系不锈钢	H	铜合金	T
衬胶	J	橡胶	X
蒙乃尔合金	M	硬质合金	Y

注：①、除隔膜阀外、当密封副的密封面材料不同时，以硬密度的材料表示。②、阀门密封副材料均为阀门的本体材料时，阀座密封面材料代号用“W”表示。

6单元=压力代号或工作温度下的工作压力代号：

阀门指定温度下的工作压力，是供参考用的圆整数值，分为不同级别，用PN表示，按GB/T1048-1990规定，国标阀门单位为MPa,磅级阀门用LB表示。以下的公称压力 PN 数值依据 GB/T 1048-2004 标准。PN：与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。它由字母 PN 和后跟无因次的数字组成
PN 数值应从以下系列种选择：

DIN 系列	ANSI 系列
PN2.5	PN20
PN6	PN50
PN10	PN110
PN16	PN150
PN25	PN260
PN40	PN420
PN63
PN100

注：必要时允许选用其他 PN 数值公称压力 (PN)

7单元=阀体材料代号：

阀体材料	代号	阀体材料	代号
碳钢	C	球墨铸铁	Q
Cr13系不锈钢	H	0Cr17Ni12Mo2系不锈钢	R
1Cr5Mo铬钼钢	I	0Cr17Ni14Mo2系不锈钢	RL
15CrMo铬钼钢	H	塑料	S
可锻铸铁	K	铜及铜合金	T
铝合金	L	钛及钛合金	Ti
0Cr18Ni9系不锈钢	P	铬钼钒钢	V
0Cr19Ni10系不锈钢	PL	灰铸铁	Z

常用阀体材料代号:

代号	I	C	P	R	V
阀体材料	Cr5Mo C5	WCB 25 A105	1Cr18Ni9Ti ZG1Cr8Ni9Ti CF8(304) CF3(304L)	1Cr18Ni12Mo2Ti ZG1Cr8Ni12Mo 2Ti CF8M(316) CF3M(316L)	12Cr1MoV ZG15CrMo1V ZG20CrMoV WC6 WC9

注：用户应根据本所产品型号所订货，如有特殊要求，请在订货合同中予以说明。

阀门材料性能:

注*：主要依据 JB/T 5300-1991 标准编制制造！

阀体材料	适用公称压力/MPa	适用温度/℃	适用介质
灰铸铁	≤10	－10～200	水、蒸汽、空气、煤气及油类等介质
可锻铸铁	≤25	－30～300	水、蒸汽、空气及油类等介质
球墨铸铁	≤40	－30～350	水、蒸汽、空气及油类等介质
铜合金	≤25	－40～250	水、海水、氧气、空气及油类等介质
碳素钢	≤320	－30～450	水、蒸汽、空气、氢气、氨、氮及石油产品等介质
高温钢	≤16	≤550	蒸汽及石油产品
低温钢	≤64	≥－196	乙烯、丙烯、液态天然气及液氮等介质
不锈耐酸钢	≤64	≤200	硝酸、醋酸等介质

除了上述选型单元外，还需公称通径：

DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（单位：mm）等特征尺寸直接相关。优先选用的 DN 数值如下：

1.管件尺寸英寸毫米对照表：

管件尺寸英寸毫米对照表
直径英寸	1/4″	3/8″	1/2″	3/4″	1″	1.2″	1.5″	2″	2.5″
通径毫米	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65
外径毫米	13.7	17.14	21.3	26.7	33.4	42.2	48.3	60.3	73
直径英寸	3″	4″	5″	6″	8″	10″	12″	14″	16″
直径毫米	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400
外径毫米	88.9	114.3	141.3	168.3	219.1	273	323.8	355.6	406.4
注：1 英寸=25.4毫米 =8英分 1分=1/8″ 2分=1/4″ 3分=3/8″ 4分=1/2″ 6分=3/4″ 8分=1″

2.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下表:

管子通径DN（公称直径）对应管子外径Ф（mm）：
公称直径	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125
小直径系列	Ф18	Ф25	Ф32	Ф38	Ф45	Ф57	Ф73	Ф89	Ф108	Ф133
大直径系列	Ф22	Ф27	Ф34	Ф42	Ф48	Ф60	Ф76	Ф89	Ф114	Ф140
公称直径	DN150	DN200	DN250	DN300	DN350	DN400	DN450	N500	DN600
小直径系列	Ф159	Ф219	Ф273	Ф324	Ф360	Ф406	Ф457	Ф508	Ф610
大直径系列	Ф168	Ф219	Ф273	Ф325	Ф377	Ф426	Ф480	Ф530	Ф630
公称直径	DN700	DN800	DN900	DN1000	DN1200	DN1400	DN1600	N1800	DN2000
直径系列	Ф720	Ф820	Ф920	Ф1020	Ф1220	Ф1420	Ф1620	Ф1820	Ф2020

3.对于多大的水管（大外径）该用多大的阀门口径（接口）做了详细对照，见下表：

管子通径DN（公称直径）对应管子外径Ф（mm）
压力	匹配管子外径		公称压力	匹配管子外径
压力	大外径系列外径	小外径系列外径		大外径系列外径	小外径系列外径
DN15	Φ22	Φ18	DN125	Φ140	Φ133
DN20	Φ27	Φ25	DN150	Φ168	Φ159
DN25	Φ34	Φ32	DN200	Φ219	Φ219
DN32	Φ42	Φ38	DN250	Φ273	Φ273
DN40	Φ48	Φ45	DN300	Φ324	Φ325
DN50	Φ60	Φ57	DN350	Φ356	Φ377
DN65	Φ76	Φ73	DN400	Φ406	Φ426
DN80	Φ89	Φ89	DN450	Φ457	Φ480
DN100	Φ114	Φ108	DN500	Φ508	Φ530

按GB/T1047的规定来选定，以DN表示，单位为mm，磅级阀门用NPS表示，单位为(in)。

具有其他功能作用阀门的表示代号：

第二功能作用名称	代号	第二功能作用名称	代号
低温型	D	缓闭型	H
保温型	B	排渣型	P
波纹管型	W	吹扫型	C
伸缩法兰型	S	防火型	F
V形球型	V	快速型	Q

带有特异结构阀门的角标代号：

特异结构名称	代号	特异结构名称	代号
刀型平板闸阀	D	水封型	S
带导流孔型闸阀	K	不带导流孔型闸阀	W

型号和名称编制方法示例：

（1）球阀、电动、法兰连接、浮动直通式、四氟软密封、16公斤压力、不锈钢304阀体	型号为：Q941F-16P
（2）蝶阀、气动、对夹连接、垂直板式、橡胶软密封、16公斤压力、球墨铸铁阀体	型号为：D671X-10Q
（3）止回阀、法兰连接、立式升降式、合金钢硬密封、40公斤压力、碳钢阀体	型号为：H42H-40C
（4）球阀、涡轮传动、法兰连接、固定直通式、硬质合金钢密封、100公斤压力、碳钢阀体	型号为：Q347H-100C
（5）截止阀、气动、法兰连接、直通式、合金钢密封、64公斤压力、不锈钢316材质	型号为：J641H-64R

D373H、D373Y 型对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
