D971F电动对夹式衬氟蝶阀PN6～PN16

产品概述：

D971F电动对夹式衬氟蝶阀PN6～PN16(亦称耐腐蚀电动蝶阀)是由电动执行器及衬氟蝶阀阀体组成，蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，耐腐蚀电动蝶阀可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门。

产品结构特点：

1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能最优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。

产品主要外形连接尺寸：

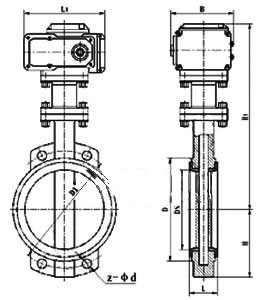

D971F电动对夹式衬氟蝶阀PN6～PN16外形连接尺寸（mm)
公称通径		结构长度 (标准值)	外形尺寸 (参考值)				连接尺寸(标准值)
公称通径		结构长度 (标准值)	外形尺寸 (参考值)				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-φd	D0	n-φd	D0	n-φd
50	2	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	21/2	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	3	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	4	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	5	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	6	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	8	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	10	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	12	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	14	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	16	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	18	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	20	127	343	1226	546	431	600	20-22	620	20-26	650	20-33
600	24	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	28	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	32	190	525	1659	546	556	920	24-30	950	24-33	950	24-39
900	36	203	585	1748	617	706	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	790	1338	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2845	868	1476	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	3060	868	1476	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3350	965	1600	2180	48-42	2230	48-48	2230	48-62

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

阀门选型单元解析：

根据管路系统设计的需要和各类阀门的自身特性及安装使用等因素决定采用何种阀门。

1	2	3	4	5	6	7
1、类型代号
2、驱动方式代号
3、连接形式代号
4、结构形式代号
5、密封面材料或衬里材料代号
6、压力代号或工作温度下的工作压力
7、阀体材料代号

1单元=阀门类型代号：

阀门类型	代号	阀门类型	代号
安全阀	A	球阀	Q
蝶阀	D	疏水阀	S
隔膜阀	G	调节阀	T
止回阀	H	柱塞阀	U
截止阀	J	旋塞阀	X
节流阀	L	减压阀	Y
排污阀	P	闸阀	Z

2单元=驱动方式代号：

根据阀门参数、功能、操作要求和现场条件等选择阀门传动方式。我公司可为用户提供、手动、电动、气动、液动、电磁、自动等各种类型的阀门，也可按用户要求选配。驱动方式代号：

驱动方式	代号	驱动方式	代号
电磁	0	锥齿轮	5
电磁－液动	1	气动	6
电－液动	2	液动	7
涡轮	3	气－液动	8
正齿轮	4	电动	9

注：①、代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。②、安全阀、液压阀、输水阀、手动手轮直接连接阀杆操作结构形式的阀门，本代号省略不表示。③、对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示、防爆电动用9B表示

3单元=连接方式代号：

根据阀门使用工况及安装要求选择不同的连接方式，一般有螺纹连接，法兰连接，对焊连接，对夹连接等。连接形式代号：

连接形式	代号	连接形式	代号
内螺纹	1	对焊接	6b
外螺纹	2	对夹	7
法兰	4	卡箍	8
承插焊	6s	卡套	9

结构长度：用户无特殊要求，按该阀执行的设计标准（GB、API、ANSI、BS等）中的规定制造。参照本公司为您提供的参数《产品连接尺寸》

4单元=结构形式代号(包括前3单元内容汇总)：

阀门的型号编制方法：

阀门的型号编制由7个单元组成，其含量如图所示：公称压力号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍，用于电站工业的阀门，当介质最高温度超过530℃时，其数值以兆帕（MPa）为单位的工作压力值的10倍。参照JB4018-85标准，型号编制方法如下：

代号		0	1	2	3	4	5	6	7	8	9
传动方式		电磁动	电磁液动	电液动	蜗轮	直齿轮	锥齿轮	气动	液动	气-液动	电动
连接形式			内螺纹	外螺纹		法兰		焊接	对夹	卡籀	卡套
类型代号		结构形式
闸阀	Z	明杆					暗杆
		楔式			平行式		楔式		平行式
		弹性闸板	刚性
			单闸板	双闸板	单闸板	双闸板	单闸板	双闸板	单闸板	双闸板
截止阀	J		直通式		三通式	直角式	直流式	平衡
节流阀	L							直通式	直角式
球阀	Q		浮动球					固定	球
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式
蝶阀	D	杠杆式	垂直板式		斜板式
隔膜阀	G		屋脊式		截止式	直流板式		直通式	闸板式	角式Y形	角式T形
旋塞阀	X				填料式
					直通式	T形三通式	四通式		L直通式	T形三通式	直通
止回阀	H		升降式			旋启式					蝶形
			直通式	立式		单瓣	多瓣	双瓣
安全阀	A	弹簧									脉冲式
		封闭			不封闭	封闭	不封闭
		带散热片全启式	微启式	全启式	带扳手		杠杆式	带控制机构	带扳手
					双弹簧微启式	全启式		全启十	微启式	全启式
减压阀	Y		薄摸式	弹簧薄摸式	活塞式	波纹管式	杠杆式
疏水阀	S		浮球式				钟形浮子式		双金属片式	脉冲式	圆盘式

5单元=密封面或衬里材料代号：

密封面或衬里材料	代号	密封面或衬里材料	代号
锡基轴承合金（巴氏合金）	B	尼龙塑料	N
搪瓷	C	渗硼钢	P
渗氮钢	D	衬铅	Q
氟塑料	F	奥氏体不锈钢	R
陶瓷	G	塑料	S
Cr13系不锈钢	H	铜合金	T
衬胶	J	橡胶	X
蒙乃尔合金	M	硬质合金	Y

注：①、除隔膜阀外、当密封副的密封面材料不同时，以硬密度的材料表示。②、阀门密封副材料均为阀门的本体材料时，阀座密封面材料代号用“W”表示。

6单元=压力代号或工作温度下的工作压力代号：

阀门指定温度下的工作压力，是供参考用的圆整数值，分为不同级别，用PN表示，按GB/T1048-1990规定，国标阀门单位为MPa,磅级阀门用LB表示。以下的公称压力 PN 数值依据 GB/T 1048-2004 标准。PN：与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。它由字母 PN 和后跟无因次的数字组成
PN 数值应从以下系列种选择：

DIN 系列	ANSI 系列
PN2.5	PN20
PN6	PN50
PN10	PN110
PN16	PN150
PN25	PN260
PN40	PN420
PN63
PN100

注：必要时允许选用其他 PN 数值公称压力 (PN)

7单元=阀体材料代号：

阀体材料	代号	阀体材料	代号
碳钢	C	球墨铸铁	Q
Cr13系不锈钢	H	0Cr17Ni12Mo2系不锈钢	R
1Cr5Mo铬钼钢	I	0Cr17Ni14Mo2系不锈钢	RL
15CrMo铬钼钢	H	塑料	S
可锻铸铁	K	铜及铜合金	T
铝合金	L	钛及钛合金	Ti
0Cr18Ni9系不锈钢	P	铬钼钒钢	V
0Cr19Ni10系不锈钢	PL	灰铸铁	Z

常用阀体材料代号:

代号	I	C	P	R	V
阀体材料	Cr5Mo C5	WCB 25 A105	1Cr18Ni9Ti ZG1Cr8Ni9Ti CF8(304) CF3(304L)	1Cr18Ni12Mo2Ti ZG1Cr8Ni12Mo 2Ti CF8M(316) CF3M(316L)	12Cr1MoV ZG15CrMo1V ZG20CrMoV WC6 WC9

注：用户应根据本所产品型号所订货，如有特殊要求，请在订货合同中予以说明。

阀门材料性能:

注*：主要依据 JB/T 5300-1991 标准编制制造！

阀体材料	适用公称压力/MPa	适用温度/℃	适用介质
灰铸铁	≤10	－10～200	水、蒸汽、空气、煤气及油类等介质
可锻铸铁	≤25	－30～300	水、蒸汽、空气及油类等介质
球墨铸铁	≤40	－30～350	水、蒸汽、空气及油类等介质
铜合金	≤25	－40～250	水、海水、氧气、空气及油类等介质
碳素钢	≤320	－30～450	水、蒸汽、空气、氢气、氨、氮及石油产品等介质
高温钢	≤16	≤550	蒸汽及石油产品
低温钢	≤64	≥－196	乙烯、丙烯、液态天然气及液氮等介质
不锈耐酸钢	≤64	≤200	硝酸、醋酸等介质

除了上述选型单元外，还需公称通径：

DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（单位：mm）等特征尺寸直接相关。优先选用的 DN 数值如下：

1.管件尺寸英寸毫米对照表：

管件尺寸英寸毫米对照表
直径英寸	1/4″	3/8″	1/2″	3/4″	1″	1.2″	1.5″	2″	2.5″
通径毫米	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65
外径毫米	13.7	17.14	21.3	26.7	33.4	42.2	48.3	60.3	73
直径英寸	3″	4″	5″	6″	8″	10″	12″	14″	16″
直径毫米	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400
外径毫米	88.9	114.3	141.3	168.3	219.1	273	323.8	355.6	406.4
注：1 英寸=25.4毫米 =8英分 1分=1/8″ 2分=1/4″ 3分=3/8″ 4分=1/2″ 6分=3/4″ 8分=1″

2.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下表:

管子通径DN（公称直径）对应管子外径Ф（mm）：
公称直径	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125
小直径系列	Ф18	Ф25	Ф32	Ф38	Ф45	Ф57	Ф73	Ф89	Ф108	Ф133
大直径系列	Ф22	Ф27	Ф34	Ф42	Ф48	Ф60	Ф76	Ф89	Ф114	Ф140
公称直径	DN150	DN200	DN250	DN300	DN350	DN400	DN450	N500	DN600
小直径系列	Ф159	Ф219	Ф273	Ф324	Ф360	Ф406	Ф457	Ф508	Ф610
大直径系列	Ф168	Ф219	Ф273	Ф325	Ф377	Ф426	Ф480	Ф530	Ф630
公称直径	DN700	DN800	DN900	DN1000	DN1200	DN1400	DN1600	N1800	DN2000
直径系列	Ф720	Ф820	Ф920	Ф1020	Ф1220	Ф1420	Ф1620	Ф1820	Ф2020

3.对于多大的水管（大外径）该用多大的阀门口径（接口）做了详细对照，见下表：

管子通径DN（公称直径）对应管子外径Ф（mm）
压力	匹配管子外径		公称压力	匹配管子外径
压力	大外径系列外径	小外径系列外径		大外径系列外径	小外径系列外径
DN15	Φ22	Φ18	DN125	Φ140	Φ133
DN20	Φ27	Φ25	DN150	Φ168	Φ159
DN25	Φ34	Φ32	DN200	Φ219	Φ219
DN32	Φ42	Φ38	DN250	Φ273	Φ273
DN40	Φ48	Φ45	DN300	Φ324	Φ325
DN50	Φ60	Φ57	DN350	Φ356	Φ377
DN65	Φ76	Φ73	DN400	Φ406	Φ426
DN80	Φ89	Φ89	DN450	Φ457	Φ480
DN100	Φ114	Φ108	DN500	Φ508	Φ530

按GB/T1047的规定来选定，以DN表示，单位为mm，磅级阀门用NPS表示，单位为(in)。

具有其他功能作用阀门的表示代号：

第二功能作用名称	代号	第二功能作用名称	代号
低温型	D	缓闭型	H
保温型	B	排渣型	P
波纹管型	W	吹扫型	C
伸缩法兰型	S	防火型	F
V形球型	V	快速型	Q

带有特异结构阀门的角标代号：

特异结构名称	代号	特异结构名称	代号
刀型平板闸阀	D	水封型	S
带导流孔型闸阀	K	不带导流孔型闸阀	W

型号和名称编制方法示例：

（1）球阀、电动、法兰连接、浮动直通式、四氟软密封、16公斤压力、不锈钢304阀体	型号为：Q941F-16P
（2）蝶阀、气动、对夹连接、垂直板式、橡胶软密封、16公斤压力、球墨铸铁阀体	型号为：D671X-10Q
（3）止回阀、法兰连接、立式升降式、合金钢硬密封、40公斤压力、碳钢阀体	型号为：H42H-40C
（4）球阀、涡轮传动、法兰连接、固定直通式、硬质合金钢密封、100公斤压力、碳钢阀体	型号为：Q347H-100C
（5）截止阀、气动、法兰连接、直通式、合金钢密封、64公斤压力、不锈钢316材质	型号为：J641H-64R
